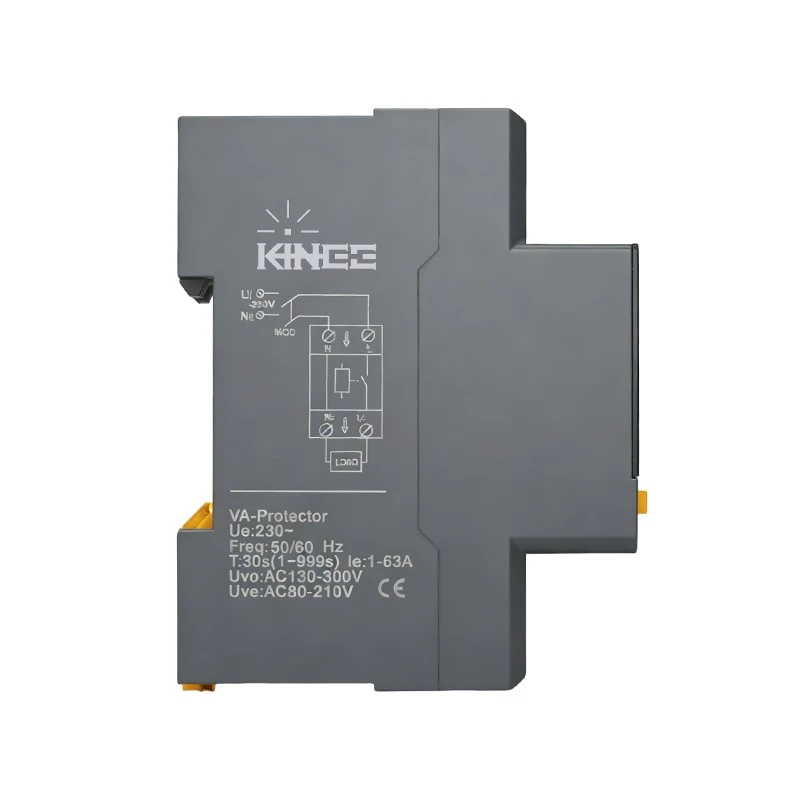

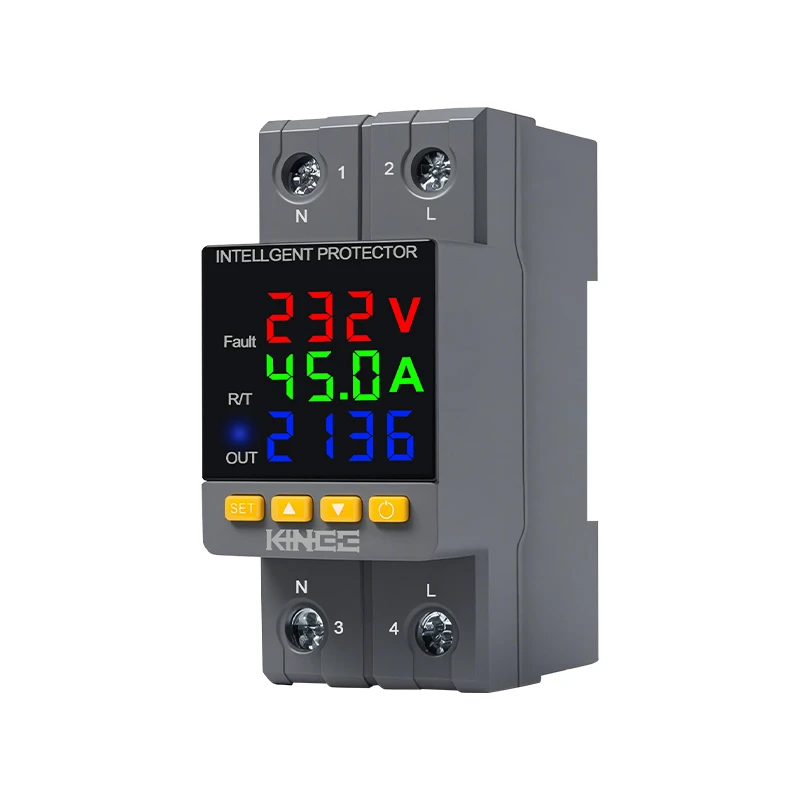

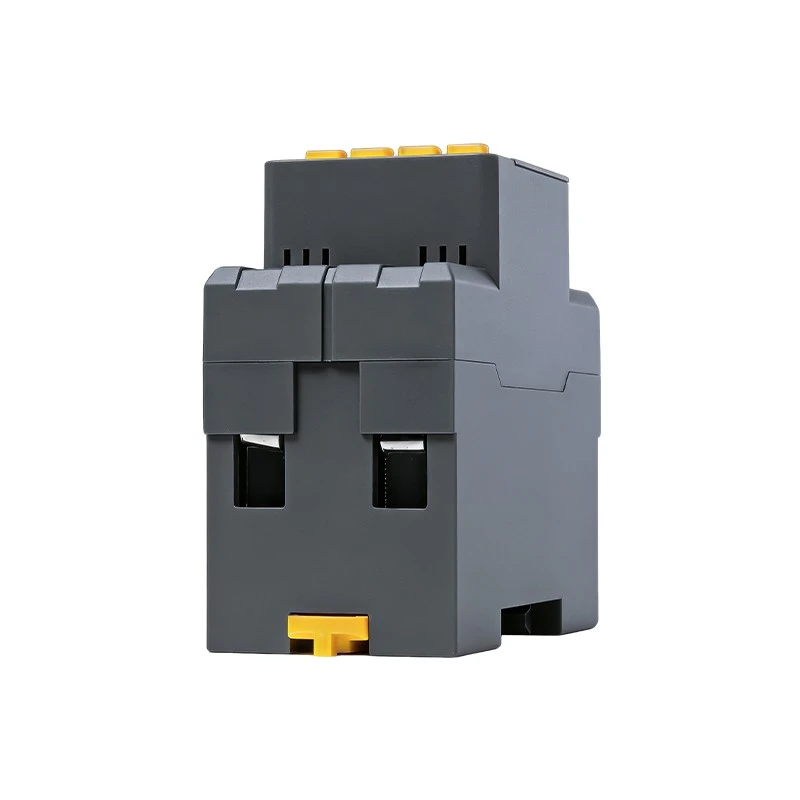

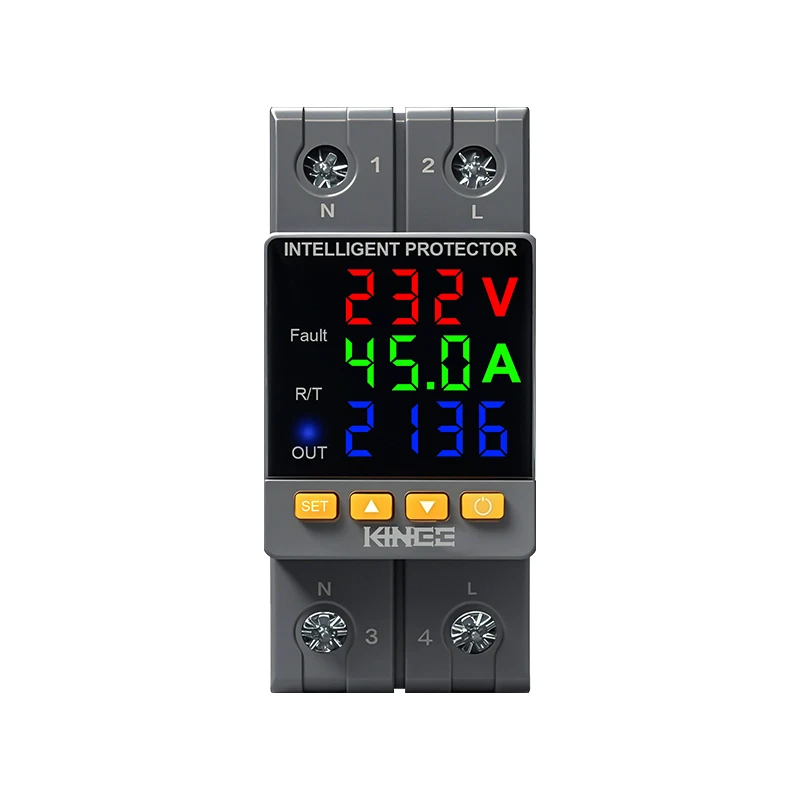

Predstavljanje proizvoda
Zaštitni proizvod mjerača strujnog napona s tri zaslona integrira zaštitu od prenapona, zaštitu od prenapona-od starosti, zaštitu od prekomjerne struje, mjerenje električne energije i inteligentne zaštitne funkcije. Kada se u strujnom krugu pojave prenaponske, podnaponske ili prekostrujne greške, ovaj proizvod može odmah odspojiti strujni krug, sprječavajući nepotrebno oštećenje električne opreme.
Uvod u prednju ploču
Zadana postavka
|
Tehnički parametar |
Raspon podešavanja |
Korak |
Tvornička postavka |
|
Vrijednost isključenja prenapona |
230~300V |
1V |
280V |
|
Vrijednost isključenja podnapona |
120~210V |
1V |
160V |
|
Prekostrujna vrijednost okidanja |
1~63A |
1A |
20A |
|
Reset/odgoda početka |
1S-999S |
1s |
5s |
|
Trenutna specifikacija |
15A |
25A |
32A |
50A |
63A |
|
Nazivna radna struja (In, A) |
15 |
25 |
32 |
50 |
63 |
|
Maksimalna radna struja Imax (A, unutar 10 min) |
25 |
30 |
40 |
60 |
80 |
|
Maks. snaga opterećenja (kW) |
3.6 |
5.5 |
7 |
11 |
13.9 |
Tehnički podaci
|
Projekt |
Parametri |
|
Nazivni napon napajanja |
AC 220V |
|
Raspon radnog napona |
AC80V~300V (jednofazni) |
|
Nazivna frekvencija |
40/50/60/70Hz |
|
Electric current(>A) Raspon podešavanja |
1~63A |
|
Overvoltage(>U) raspon podešavanja |
130-300V |
|
Podnapon ( |
80~210V |
|
Greška |
2% |
|
>U i |
0.5S |
|
Reset/odgoda početka |
1S-999S |
|
Točnost mjerenja napona |
1% (ne prelazi 1% ukupnog raspona) |
|
Nazivni izolacijski napon |
300V |
|
Izlazni kontakt |
1BR |
|
Električni život |
10⁵ |
|
Mehanički život |
10⁶ |
|
Stupanj zaštite |
IP20 |
|
Stupanj onečišćenja |
3 |
|
Nadmorska visina |
<2000m |
|
Radna temperatura |
-50 stupnjeva ~55 stupnjeva |
|
Vlažnost |
<50% at40℃(without condensation) |
|
Temperatura skladištenja |
-30 stupnjeva ~70 stupnjeva |
Značajke

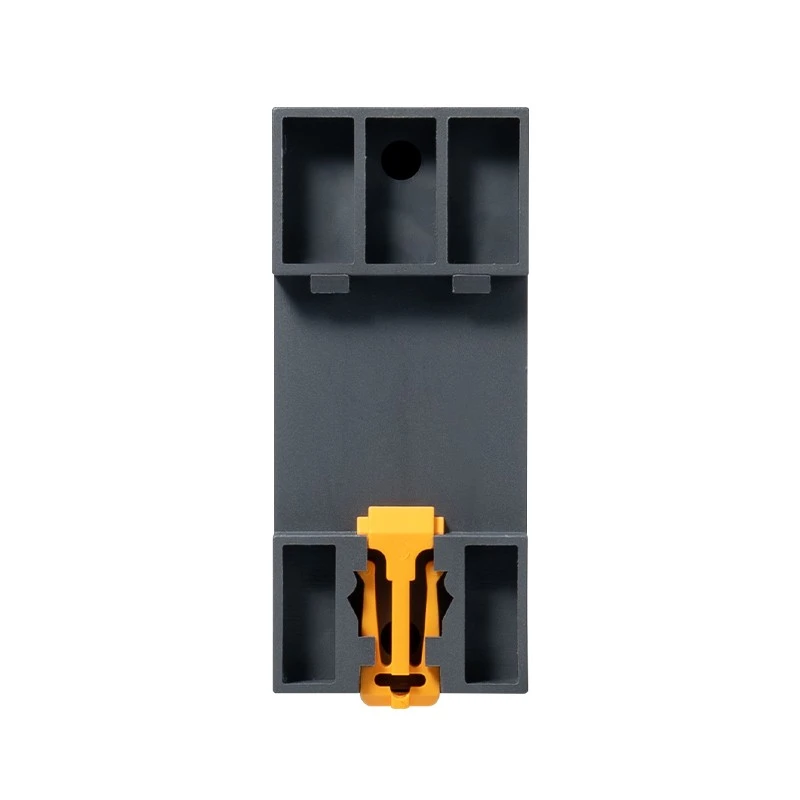

Zaštita za mjerač struje i napona s tri-zaslona ističe glavnu prednost tro-zaslonskog istovremenog prikaza tro-faznih električnih parametara, koji može točno prikazati tro-faznu struju/napon (ili kombinirane parametre kao što su struja, napon, snaga i električna količina) u stvarnom vremenu istovremeno. Integrira funkcije električne zaštite pune-dimenzije uključujući prenapon, podnapon, prekostruju, preopterećenje, gubitak faze i tro-neuravnoteženost faza, te podržava prilagodbu parametara kao što su zaštitni pragovi i odgode djelovanja, s funkcijom automatskog i ručnog resetiranja greške. Usvaja standardnu montažu na DIN tračnicu od 35 mm, prikladan je za tro-scenarije distribucije električne energije kao što je AC380V. Uz strukturu otpornu na plamen-za visoku sigurnost i pouzdanost, kao i jednostavnu instalaciju i održavanje, naširoko se koristi za nadzor potrošnje energije i sigurnosnu zaštitu ključne industrijske-trofazne opreme uključujući motore, razvodne ormare i pumpe za vodu.
